جرثقیل سقفی ضد انفجار
محیطهای قابل اشتعال و انفجار
مغولستان
ما سالهاست که جرثقیلهای سقفی ضد انفجار صادر میکنیم و این پروژه مغولستان نمونهی بسیار خوبی از ایجاد تعادل بین الزامات حفاظت در برابر انفجار و کنترل هزینه است.
مشتری دنبالش بود جرثقیل سقفی ضد انفجار برای کارخانه خود در مغولستان، با الزامات سختگیرانهای برای عملکرد ضد انفجار و حفاظت از محفظه. در عین حال، بودجه پروژه محدود بود، بنابراین آنها به راهکاری نیاز داشتند که بتواند استانداردهای ایمنی را بدون افزایش هزینههای غیرضروری برآورده کند.
در نهایت، ما دو جرثقیل سقفی ضد انفجار تک پل LB 10 تنی را تحویل دادیم که با موفقیت تمام این الزامات را برآورده کردند. از طراحی راهکار و بحثهای فنی گرفته تا تولید، بستهبندی و حمل و نقل، سیستم کامل جرثقیل حدود 30% از یک راهکار ضد انفجار به سبک اروپایی مقرون به صرفهتر بود و ظرف 8 روز از طریق حمل و نقل جادهای به مغولستان رسید.
در این مورد، شما را در جریان نحوهی رویکرد ما به این پروژه و چگونگی تدوین راهحل نهایی قرار خواهم داد.
چالشهای کلیدی پروژه مغولستان
ابتدا، بیایید به وضعیت واقعی مشتری نگاهی بیندازیم. این کارخانهای در مغولستان بود که در شرایطی با خطرات بالقوه اشتعال و انفجار فعالیت میکرد. جرثقیلهای مورد استفاده در کارگاه نمیتوانستند به پیکربندیهای الکتریکی استاندارد متکی باشند - کل سیستم باید با حفاظت ضد انفجار طراحی میشد. ایمنی اولویت اصلی بود و جایی برای سازش وجود نداشت.
مشتری از قبل مشخصات فنی واضحی داشت: ظرفیت بالابری ۱۰ تن، دهانه ۲۲.۵ متر، ارتفاع بالابری ۱۸ متر و الزام محافظت در برابر انفجار AT3. نیازهای آنها ساده بود: آنها به دنبال تولیدکنندهای بودند که بتواند عملکرد ضد انفجار قابل اعتمادی ارائه دهد، سطوح حفاظتی مورد نیاز را برآورده کند و قیمت مناسبی ارائه دهد.
چالشهای کلیدی این پروژه عبارت بودند از:
- اولین چالش، الزامات حفاظت در برابر انفجار و نفوذ بود. مشتری در ابتدا برای جرثقیل سقفی ضد انفجار، رتبهبندی حفاظت در برابر انفجار AT3 را به همراه قطعات اشنایدر الکتریک، موتورهای IP55 و محفظههای جعبه کنترل IP65 درخواست کرده بود. این الزامات، استاندارد فنی نسبتاً بالایی را برای تجهیزات تعیین میکرد.
- چالش دوم، چگونگی کنترل بودجه پروژه ضمن برآورده کردن الزامات عملکرد ضد انفجار بود. برای جرثقیلهای ضد انفجار، تفاوت هزینه فقط به ظرفیت بالابری یا ساختار جرثقیل بستگی ندارد. موتورهای ضد انفجار، محفظههای الکتریکی ضد انفجار، حفاظت سیمکشی ویژه، گواهینامههای ضد انفجار و اقدامات حفاظتی سفارشی، همگی هزینههای اضافی را اضافه میکنند. این همچنین یکی از دلایل اصلی گرانتر بودن تجهیزات ضد انفجار نسبت به جرثقیلهای استاندارد است.
چگونه جرثقیل سقفی ضد انفجار را سفارشی کردیم؟
مشخصات فنی
پس از انتخاب راهکار، کار اصلی تبدیل هر نیاز ویژه به نقشهها و جزئیات تولید بود. مشخصات نهایی جرثقیل به شرح زیر بود.
- ظرفیت: 10 تن
- دهانه: ۲۲.۵ متر
- ارتفاع بالابری: ۱۸ متر
- محافظت در برابر انفجار: Exd II BT4
- منبع تغذیه: ۳۸۰ ولت، ۵۰ هرتز، ۳ فاز
- روش کنترل: کنترل از راه دور بیسیم
- تعداد: ۲ مجموعه
چهار ویژگی سفارشی برای پروژه جرثقیل مغولستان
۱. ابتدا رتبهبندی محافظت در برابر انفجار مطرح شد: مشتری در ابتدا درخواست رتبه بندی ضد انفجار AT3 را داشت، در حالی که محصولات جرثقیل ضد انفجار NUCLEON به طور استاندارد از سطح BT4 شروع می شوند. در طول بررسی فنی، ما تفاوت های بین طبقه بندی های مختلف ضد انفجار را بیشتر توضیح دادیم تا به مشتری در درک بهتر سطوح حفاظتی کمک کنیم.
در طبقهبندی تجهیزات ضد انفجار، A و B گروههای گازی و T3 و T4 کلاسهای دمایی را نشان میدهند. این دو معیار ارزیابی متفاوتی هستند.
گروه گاز، نوع اتمسفر انفجاری که تجهیزات برای آن طراحی شدهاند را نشان میدهد:
- IIA: مناسب برای محیطهای گاز قابل اشتعال با سطوح خطر نسبتاً پایینتر.
- IIB: مناسب برای محیطهای گاز قابل اشتعال با ریسک متوسط، با الزامات حفاظتی بالاتر از IIA.
به عبارت ساده، تجهیزات IIB را میتوان در محیطهای IIA استفاده کرد، اما تجهیزات IIA نمیتوانند جایگزین تجهیزات IIB شوند.
کلاس دما حداکثر دمای سطح مجاز در حین کار تجهیزات را تعریف میکند:
- T3: حداکثر دمای سطح ≤200 درجه سانتیگراد
- T4: حداکثر دمای سطح ≤135 درجه سانتیگراد
در مقایسه با T3، T4 به دمای سطح عملیاتی پایینتری نیاز دارد که خطر احتراق گازهای قابل اشتعال اطراف را بیشتر کاهش میدهد. بنابراین، T4 سطح بالاتری از حفاظت دمایی را فراهم میکند.

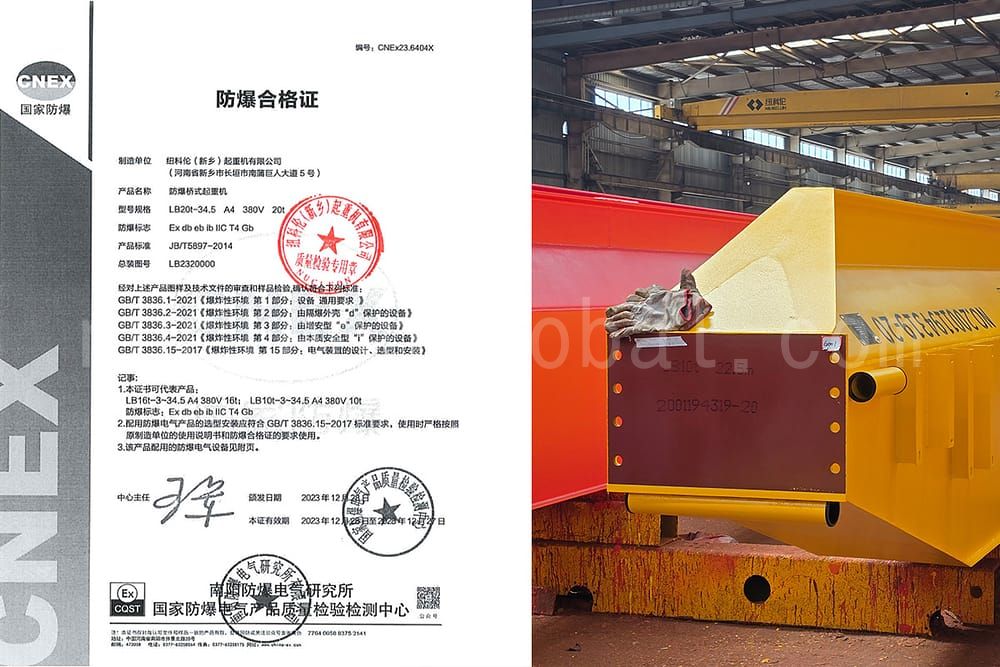

پس از بررسی شرایط کاری واقعی با مشتری، در نهایت جرثقیل را مطابق با استاندارد ایمنی بالاتر و با طراحی ضد حریق Ex d II B T4 تحویل دادیم. تجهیزات نهایی تحویل داده شده یک جرثقیل سقفی ضد انفجار LB بود که مجهز به موتورهای ضد انفجار، جعبههای کنترل ضد انفجار، دکمههای فشاری ضد انفجار و مدارک کامل گواهینامه ضد انفجار بود.
بزرگترین چالش در یک پروژه ضد انفجار، پیچیدگی پارامترهای فنی نیست، بلکه این است که آیا الزامات در ابتدا به طور کامل درک شدهاند یا خیر. اگر رتبهبندی ضد انفجار، گروه گاز و کلاس دما از قبل به وضوح تأیید نشوند، به راحتی میتواند منجر به عدم تطابق تجهیزات، مشکلات صدور گواهینامه یا حتی دوبارهکاری پرهزینه در مرحله بعدی شود.
بنابراین، تأیید این جزئیات قبل از تولید، گامی اساسی برای اطمینان از تحویل موفقیتآمیز پروژه است.
۲. پیکربندی الکتریکی: مشتری قطعات اشنایدر الکتریک را برای سیستم الکتریکی سفارش داد و ما کل جرثقیل را بر اساس آن با قطعات الکتریکی اشنایدر پیکربندی کردیم. این امر نه تنها پایداری کلی سیستم را بهبود میبخشد، بلکه سازگاری و راحتی بهتری را برای نگهداری و تعویض قطعات یدکی در آینده تضمین میکند.
برای مشتریان خارج از کشور، این امر به ویژه مهم است. در صورتی که در آینده نیاز به تعویض قطعات الکتریکی باشد، برندهای شناخته شده جهانی مانند اشنایدر الکتریک به راحتی در محل یافت میشوند و به کاهش مشکلات تعمیر و نگهداری و به حداقل رساندن زمان از کار افتادگی احتمالی کمک میکنند.
۳. محافظت در برابر نفوذ: The نوکلئون جرثقیل سقفی تک پل ضد انفجار LB به صورت استاندارد با موتورهای IP55 و محفظه جعبه کنترل IP65 ارائه میشود که کاملاً با الزامات حفاظتی مشتری بدون نیاز به هیچگونه ارتقاء اضافی مطابقت دارد.
با استفاده از پیکربندی استاندارد، جرثقیل نه تنها سطح حفاظت مورد نیاز را برآورده میکند، بلکه به کاهش هزینههای اضافی غیرضروری نیز کمک میکند. این امر به ما امکان میدهد تا ضمن حفظ راندمان هزینه بهتر برای پروژه، یک راهحل ضد انفجار قابل اعتماد ارائه دهیم.
۴. روش کنترل: جرثقیل ضد انفجار EOT با کنترل از راه دور بیسیم کار میکند و از منبع تغذیه سه فاز 380 ولت / 50 هرتز استفاده میکند. در یک کارگاه با خطر انفجار، اپراتورها میتوانند فاصله ایمن را از تجهیزات حفظ کنند و در عین حال از انعطافپذیری بیشتری در حین کار برخوردار باشند.
جرثقیل سقفی LB یا جرثقیل سقفی به سبک اروپایی؟ حدود 30% بدون افت عملکرد صرفهجویی شد
در ابتدا، ما دو گزینه را به مشتری ارائه دادیم: یک جرثقیل تک پل ضد انفجار LB و یک جرثقیل تک پل ضد انفجار به سبک اروپایی. هر دو میتوانستند مشخصات اساسی ظرفیت 10 تن، دهانه 22.5 متر و ارتفاع بالابری 18 متر را برآورده کنند. تفاوتهای اصلی در طراحی سازه، وزن خالص و قیمت بود.
طراحی به سبک اروپایی جمع و جورتر است. با این حال، برای این پروژه، اولویتهای واقعی مشتری، محافظت قابل اعتماد در برابر انفجار، محافظت مطابق با محفظه، عملکرد قابل اعتماد و قیمت معقول بود - نه سبکترین سازه ممکن. وقتی دو قیمت در کنار هم مقایسه شدند، جرثقیل سقفی کامل LB حدود 30% مقرون به صرفهتر بود.
پس از مقایسه گزینهها، مشتری جرثقیل سقفی LB را انتخاب کرد. این نشان دهنده اصلی است که ما در پروژههای بینالمللی دنبال میکنیم: کار ما فروش گرانترین جرثقیل نیست، بلکه کمک به هر مشتری برای انتخاب جرثقیلی است که به بهترین شکل ممکن با نیازهایش مطابقت دارد.
بستهبندی مقاوم در برابر آب و هوا، جعبههای چوبی و تحویل جادهای ۸ روزه

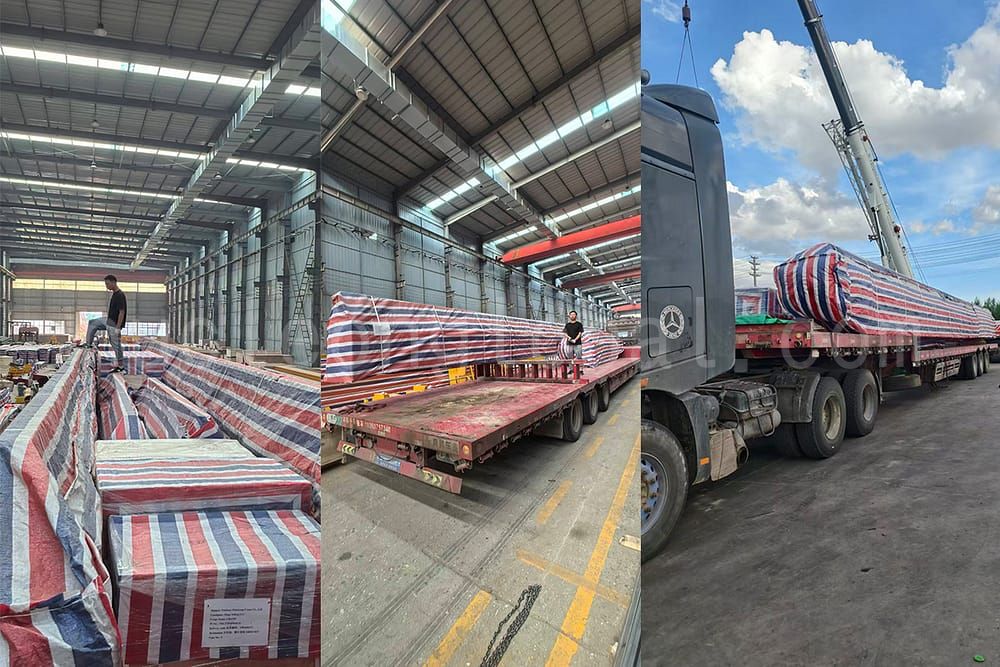

مغولستان محصور در خشکی است، بنابراین جرثقیلهای سقفی ضد انفجار از طریق جاده حمل میشدند. بنابراین بستهبندی باید در برابر حمل و نقل زمینی در مسافتهای طولانی و همچنین انبارداری احتمالی پس از رسیدن مقاومت میکرد.

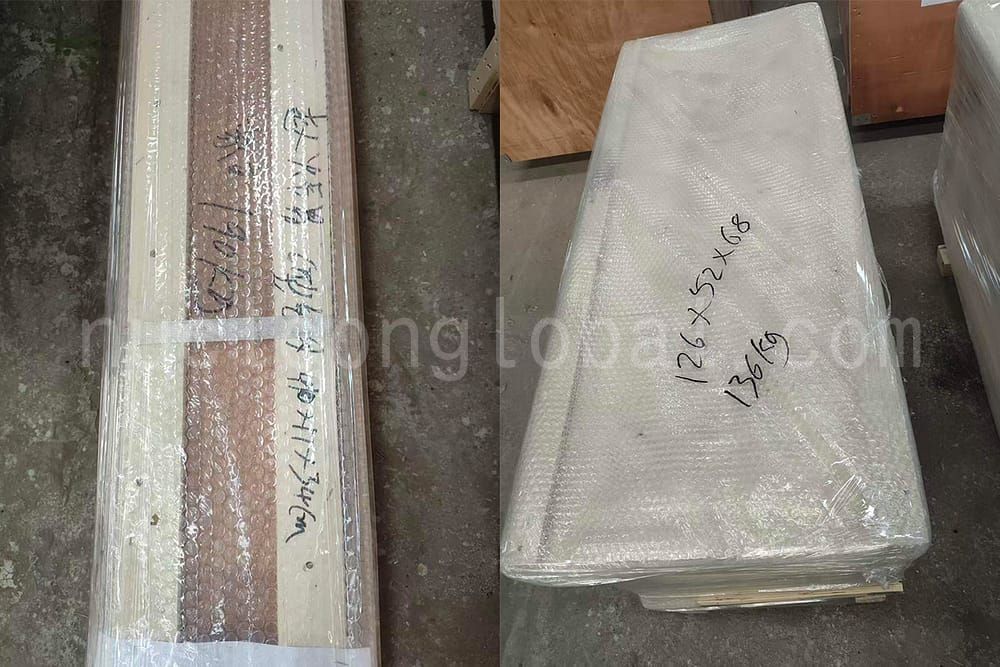

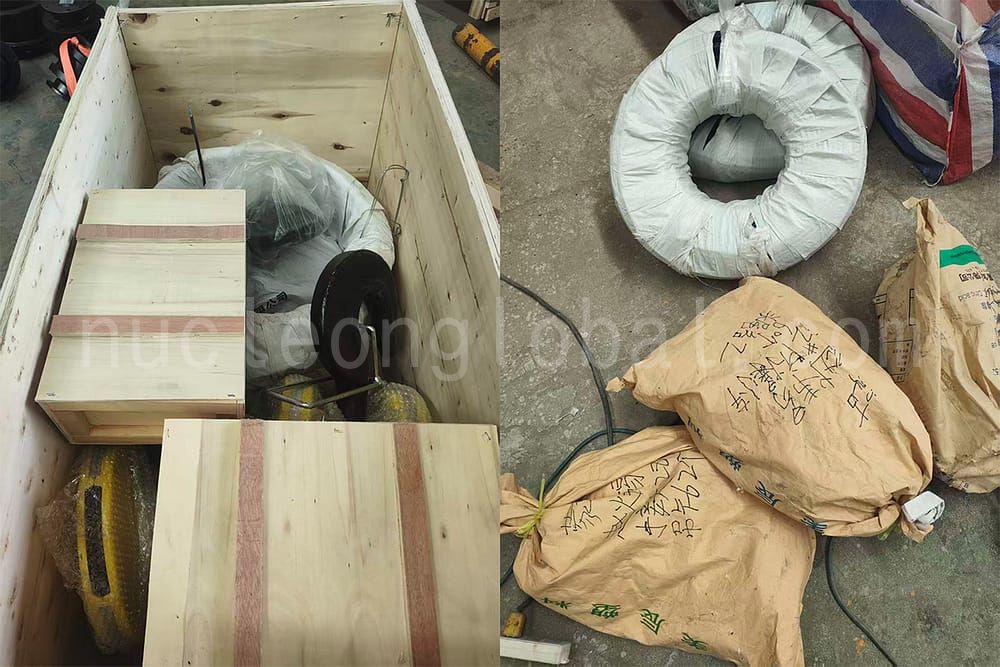

ما سازههای فولادی اصلی را با ورقهای ضد آب پوشاندیم تا در حین حمل و نقل از باران و گرد و غبار محافظت شوند. اجزای دقیق و آسیبپذیر، از جمله کابینتهای برقی و بالابرها، به طور جداگانه در جعبههای چوبی بستهبندی شدند و یک لایه داخلی محافظ اضافی نیز روی آنها قرار گرفت. هر دو جرثقیل قبل از بارگیری به طور ایمن ثابت و به درستی محافظت شدند. سفر جادهای به مغولستان هشت روز طول کشید. ما همچنین یک گزارش تصویری کامل از بستهبندی و حمل و نقل تهیه کردیم تا مشتری بتواند وضعیت محموله را پس از ورود با عکسها بررسی کند.
نتایج تحویل جرثقیل سقفی ضد انفجار

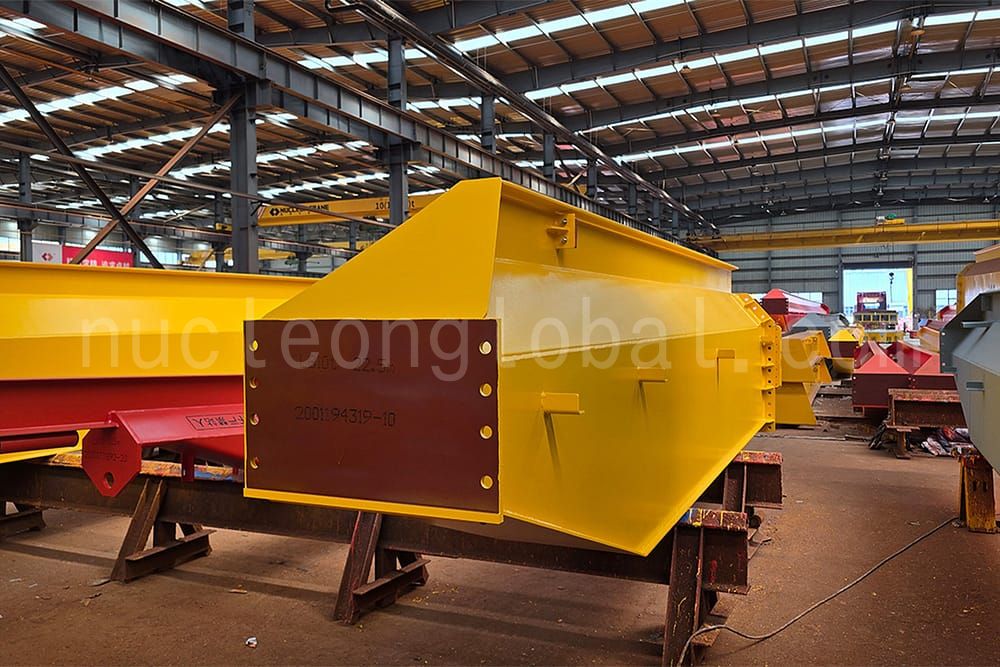

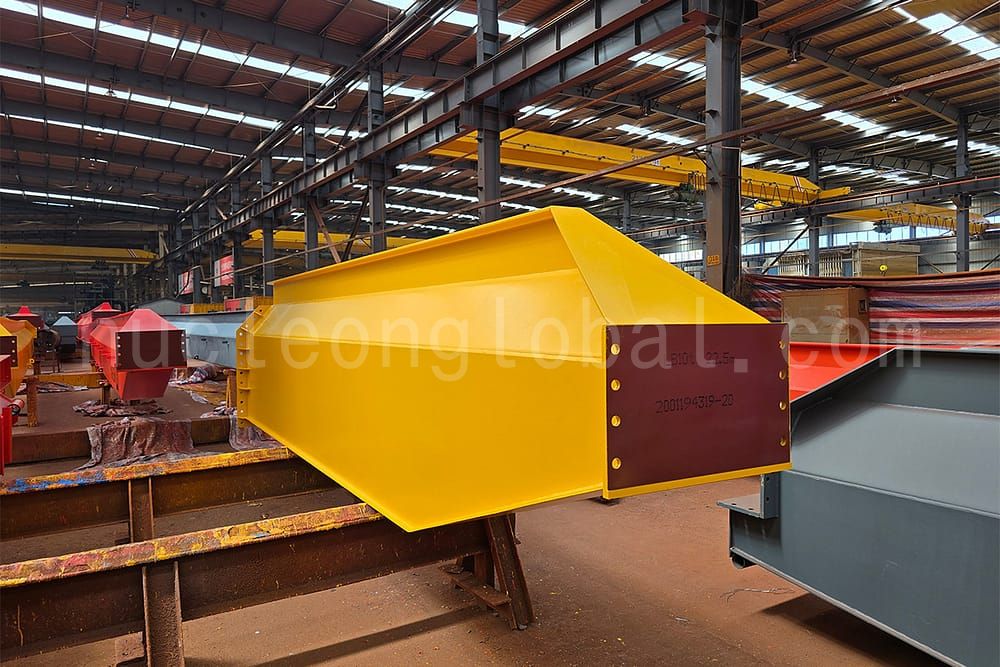

دو جرثقیل سقفی تک پل ضد انفجار LB 10 تنی با موفقیت تولید و مطابق با الزامات فنی تایید شده مشتری ارسال شدند. پیکربندی نهایی شامل رتبه بندی ضد انفجار Ex d II B T4، قطعات Schneider Electric، سطوح حفاظتی IP55/IP65، کنترل از راه دور بی سیم، گواهینامه های کامل ضد انفجار و نقشه های تولید بود. جرثقیل ها ظرف 8 روز از طریق حمل و نقل جاده ای به مغولستان تحویل داده شدند.
از مقایسه راهکارها و ارتقاء حفاظت گرفته تا تمهیدات لجستیک داخلی، ما به مشتری کمک کردیم تا تعادل مناسب بین ایمنی، عملکرد و بهرهوری هزینه را پیدا کند. این پروژه نه تنها سرمایهگذاری غیرضروری را کاهش داد، بلکه تضمین کرد که مهمترین نگرانی مشتری - انطباق با استانداردهای ضد انفجار و ایمنی عملیاتی - به طور کامل محقق شده است.
