رافعة علوية مقاومة للانفجار
بيئات قابلة للاشتعال والانفجار
منغوليا
لقد كنا نصدر رافعات علوية مقاومة للانفجار لسنوات، ويُعد مشروع منغوليا هذا مثالاً رائعاً على تحقيق التوازن بين متطلبات الحماية من الانفجار والتحكم في التكاليف.
كان العميل يبحث عن رافعة علوية مقاومة للانفجار لمصنعهم في منغوليا، مع متطلبات صارمة فيما يتعلق بالأداء المقاوم للانفجار وحماية الغلاف. في الوقت نفسه، كانت ميزانية المشروع محدودة، لذا كانوا بحاجة إلى حل يلبي معايير السلامة دون إضافة تكاليف غير ضرورية.

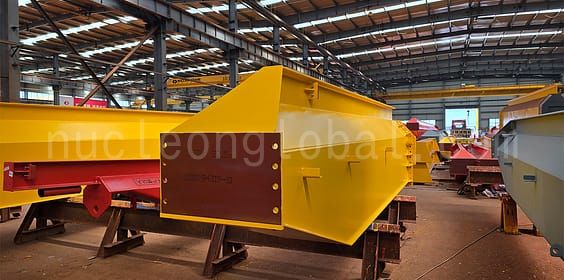

في النهاية، قمنا بتسليم رافعتين علويتين أحاديتي العارضة مقاومة للانفجار من طراز LB، سعة كل منهما 10 أطنان، وقد استوفتا جميع هذه المتطلبات بنجاح. بدءًا من تصميم الحل والمناقشات الفنية، وصولًا إلى الإنتاج والتعبئة والشحن، كان نظام الرافعة الكامل أكثر فعالية من حيث التكلفة بحوالي 30% مقارنةً بالحلول الأوروبية المقاومة للانفجار، ووصل إلى منغوليا عن طريق النقل البري في غضون 8 أيام.
في هذه الحالة، سأشرح لكم بالتفصيل كيف تعاملنا مع هذا المشروع وكيف طورنا الحل النهائي.
التحديات الرئيسية للمشروع المنغولي
لنبدأ أولاً بالنظر إلى الوضع الفعلي للعميل. كان هذا مصنعًا في منغوليا يعمل في ظروف تنطوي على مخاطر اشتعال وانفجار محتملة. لم يكن بالإمكان الاعتماد على التكوينات الكهربائية القياسية للرافعات المستخدمة في الورشة، لذا كان لا بد من تصميم النظام بأكمله مع توفير حماية مقاومة للانفجار. كانت السلامة هي الأولوية القصوى، ولم يكن هناك مجال للتساهل.
كان لدى العميل مواصفات فنية واضحة: قدرة رفع 10 أطنان، وامتداد 22.5 مترًا، وارتفاع رفع 18 مترًا، ومتطلبات حماية من الانفجار من الفئة AT3. كانت احتياجاتهم بسيطة: كانوا يبحثون عن مصنّع قادر على توفير أداء موثوق به في مقاومة الانفجار، وتلبية مستويات الحماية المطلوبة، وتقديم سعر معقول.
تمثلت التحديات الرئيسية لهذا المشروع فيما يلي:
- كان التحدي الأول هو متطلبات الحماية من الانفجار والحماية من دخول الأجسام الغريبة. اشترط العميل في البداية تصنيف حماية من الانفجار من فئة AT3 للرافعة العلوية المقاومة للانفجار، بالإضافة إلى مكونات من شنايدر إلكتريك، ومحركات من فئة IP55، وصناديق تحكم من فئة IP65. وقد وضعت هذه المتطلبات معيارًا تقنيًا عاليًا نسبيًا للمعدات.
- كان التحدي الثاني هو كيفية التحكم في ميزانية المشروع مع تلبية متطلبات الأداء المقاوم للانفجار. بالنسبة للرافعات المقاومة للانفجار، لا يتحدد فرق التكلفة فقط بقدرة الرفع أو هيكل الرافعة، بل إن المحركات المقاومة للانفجار، والخزائن الكهربائية المقاومة للانفجار، وحماية الأسلاك الخاصة، وشهادات مقاومة الانفجار، وتدابير الحماية المُخصصة، كلها عوامل تُضيف تكاليف إضافية. وهذا أيضًا أحد الأسباب الرئيسية التي تجعل المعدات المقاومة للانفجار أغلى عمومًا من الرافعات القياسية.
كيف قمنا بتخصيص الرافعة العلوية المقاومة للانفجار؟
المواصفات الفنية
بعد اختيار الحل، انصبّ العمل الحقيقي على تحويل كل متطلبات خاصة إلى رسومات وتفاصيل إنتاج. وكانت مواصفات الرافعة النهائية كما يلي.
- السعة: 10 أطنان
- طول الامتداد: 22.5 متر
- ارتفاع الرفع: 18 مترًا
- الحماية من الانفجار: Exd II BT4
- مصدر الطاقة: 380 فولت، 50 هرتز، ثلاثي الأطوار
- طريقة التحكم: جهاز تحكم عن بعد لاسلكي
- الكمية: مجموعتان
أربع ميزات مخصصة لمشروع رافعة منغوليا
1. أولاً، جاء تصنيف الحماية من الانفجارطلب العميل في البداية تصنيف مقاومة الانفجار AT3، بينما تبدأ منتجات رافعات NUCLEON المقاومة للانفجار من المستوى BT4 كمعيار أساسي. خلال المراجعة الفنية، شرحنا بالتفصيل الفروقات بين تصنيفات مقاومة الانفجار المختلفة لمساعدة العميل على فهم مستويات الحماية بشكل أفضل.
في تصنيف المعدات المقاومة للانفجار، يمثل A وB مجموعات الغاز، بينما يمثل T3 وT4 فئات درجة الحرارة. وهما معياران تقييميان مختلفان.
تشير مجموعة الغازات إلى نوع الأجواء القابلة للانفجار التي صُممت المعدات من أجلها:
- IIA: مناسب لبيئات الغازات القابلة للاشتعال ذات مستويات الخطر المنخفضة نسبيًا.
- IIB: مناسب لبيئات الغازات القابلة للاشتعال متوسطة الخطورة، مع متطلبات حماية أعلى من IIA.
ببساطة، يمكن استخدام معدات IIB في بيئات IIA، ولكن لا يمكن لمعدات IIA أن تحل محل معدات IIB.
تحدد فئة درجة الحرارة الحد الأقصى لدرجة حرارة السطح المسموح بها أثناء تشغيل المعدات:
- T3: أقصى درجة حرارة للسطح ≤ 200 درجة مئوية
- T4: أقصى درجة حرارة للسطح ≤ 135 درجة مئوية
بالمقارنة مع النوع T3، يتطلب النوع T4 درجة حرارة تشغيل أقل، مما يقلل بشكل أكبر من خطر اشتعال الغازات القابلة للاشتعال المحيطة. لذلك، يوفر النوع T4 مستوى أعلى من الحماية من الحرارة.
بعد مراجعة ظروف العمل الفعلية مع العميل، قمنا بتوريد الرافعة وفقًا لأعلى معايير السلامة، مع اعتماد تصميم حماية مقاوم للهب من الفئة Ex d II B T4. وكانت المعدات النهائية المُسلّمة عبارة عن رافعة علوية مقاومة للانفجار من طراز LB، مزودة بمحركات مقاومة للانفجار، وصناديق تحكم مقاومة للانفجار، وأزرار ضغط مقاومة للانفجار، بالإضافة إلى جميع شهادات الاعتماد الخاصة بمقاومة الانفجار.
لا يكمن التحدي الأكبر في مشروع مقاوم للانفجار في تعقيد المعايير الفنية، بل في مدى فهم المتطلبات فهماً كاملاً منذ البداية. فإذا لم يتم تحديد تصنيف مقاومة الانفجار، ومجموعة الغاز، وفئة درجة الحرارة بوضوح مسبقاً، فقد يؤدي ذلك بسهولة إلى عدم تطابق المعدات، أو مشاكل في الحصول على الشهادات، أو حتى إعادة عمل مكلفة في مرحلة لاحقة.
لذلك، فإن تأكيد هذه التفاصيل قبل الإنتاج هو خطوة حاسمة لضمان نجاح تسليم المشروع.
2. التكوين الكهربائي: حدد العميل مكونات شنايدر إلكتريك للنظام الكهربائي، وقمنا بتجهيز الرافعة بالكامل بمكونات شنايدر الكهربائية وفقًا لذلك. هذا لا يُحسّن استقرار النظام فحسب، بل يضمن أيضًا توافقًا أفضل وسهولة أكبر في الصيانة المستقبلية واستبدال قطع الغيار.
يُعدّ هذا الأمر بالغ الأهمية للعملاء في الخارج. ففي حال الحاجة إلى استبدال أيٍّ من المكونات الكهربائية مستقبلاً، يسهل الحصول على منتجات من علامات تجارية عالمية مرموقة مثل شنايدر إلكتريك محلياً، مما يُسهم في تقليل صعوبات الصيانة والحدّ من فترات التوقف المحتملة.
3. الحماية من دخول الأجسام الغريبة: ال نيوكلون تأتي رافعة LB ذات العارضة الواحدة المقاومة للانفجار بشكل قياسي مع محركات IP55 وصناديق تحكم IP65، والتي تتوافق تمامًا مع متطلبات الحماية الخاصة بالعميل دون الحاجة إلى أي ترقيات إضافية.
باستخدام التكوين القياسي، لا تلبي الرافعة مستوى الحماية المطلوب فحسب، بل تساعد أيضًا في تقليل التكاليف الإضافية غير الضرورية. وقد مكّننا ذلك من توفير حل موثوق به مقاوم للانفجار مع الحفاظ على كفاءة أفضل من حيث التكلفة للمشروع.
4. طريقة التحكم: يتم تشغيل رافعة الجسر العلوية المقاومة للانفجار عن طريق جهاز تحكم لاسلكي عن بعد، وتستخدم مصدر طاقة ثلاثي الأطوار بجهد 380 فولت وتردد 50 هرتز. في ورش العمل المعرضة لخطر الانفجار، يمكن للمشغلين الحفاظ على مسافة آمنة من المعدات مع التمتع بمرونة أكبر أثناء التشغيل.
رافعة علوية من طراز LB أم رافعة علوية على الطراز الأوروبي؟ توفير 30% دون المساس بالأداء
في البداية، عرضنا على العميل خيارين: رافعة أحادية العارضة مقاومة للانفجار من طراز LB، ورافعة أحادية العارضة مقاومة للانفجار من الطراز الأوروبي. كلاهما يفي بالمواصفات الأساسية من حيث سعة الرفع (10 أطنان)، والمدى (22.5 مترًا)، وارتفاع الرفع (18 مترًا). وتتمثل الاختلافات الرئيسية بينهما في التصميم الهيكلي، والوزن الساكن، والسعر.
يتميز التصميم الأوروبي بصغر حجمه. مع ذلك، كانت أولويات العميل الحقيقية في هذا المشروع هي الحماية الموثوقة من الانفجارات، وحماية الغلاف المتوافقة مع المعايير، والتشغيل الموثوق، والسعر المعقول - وليس أخف هيكل ممكن. عند مقارنة العرضين جنبًا إلى جنب، كان سعر رافعة LB العلوية الكاملة أقل بحوالي 30%.
بعد مقارنة الخيارات، اختار العميل رافعة LB العلوية. وهذا يعكس مبدأً نتبعه في المشاريع الدولية: مهمتنا ليست بيع أغلى رافعة، بل مساعدة كل عميل على اختيار الرافعة الأنسب لاحتياجاته.
تغليف مقاوم للعوامل الجوية، صناديق خشبية، وتوصيل بري خلال 8 أيام
منغوليا دولة غير ساحلية، لذا تم شحن الرافعات العلوية المقاومة للانفجار براً. ولذلك، كان لا بد أن تتحمل العبوة النقل البري لمسافات طويلة، فضلاً عن إمكانية تخزينها بعد الوصول.
قمنا بتغليف الهياكل الفولاذية الرئيسية بأغطية مقاومة للماء لحمايتها من المطر والغبار أثناء النقل. أما المكونات الدقيقة والحساسة، بما في ذلك الخزائن الكهربائية والرافعات، فقد تم تغليفها بشكل منفصل في صناديق خشبية، مع طبقة داخلية إضافية من الغشاء الواقي. تم تثبيت الرافعتين بإحكام وتغليفهما بشكل مناسب قبل التحميل. استغرقت الرحلة البرية إلى منغوليا ثمانية أيام. كما احتفظنا بسجل مصور كامل لعملية التغليف والشحن ليتمكن العميل من التحقق من حالة الشحنة ومقارنتها بالصور عند الوصول.
نتائج تسليم الرافعات العلوية المقاومة للانفجار
تم بنجاح تصنيع وشحن رافعتين علويتين أحاديتي العارضة مقاومة للانفجار من طراز LB، سعة كل منهما 10 أطنان، وفقًا للمتطلبات الفنية المعتمدة من العميل. تضمنت المواصفات النهائية تصنيف مقاومة للانفجار Ex d II B T4، ومكونات من شنايدر إلكتريك، ومستويات حماية IP55/IP65، وجهاز تحكم عن بعد لاسلكي، وشهادات كاملة لمقاومة الانفجار، ورسومات الإنتاج. تم تسليم الرافعات إلى منغوليا براً خلال 8 أيام.
بدءًا من مقارنة الحلول وتطوير أنظمة الحماية وصولًا إلى ترتيبات الخدمات اللوجستية الداخلية، ساعدنا العميل في إيجاد التوازن الأمثل بين السلامة والأداء وكفاءة التكلفة. لم يقتصر المشروع على تقليل الاستثمارات غير الضرورية فحسب، بل ضمن أيضًا تحقيق أهم أولويات العميل، ألا وهي الامتثال لمعايير مقاومة الانفجار والسلامة التشغيلية.
